ホーム > 津波シェルター「ヒカリ」の特長

地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
地震シェルター・津波シェルター「ヒカリ」の特長

「ヒカリ」は、実際の大地震、津波を想定し、救命率アップ、早期発見、救助のためのあらゆる工夫が施された防災シェルターです。

このページでは「ヒカリ」の主な特長をご紹介します。



<こちらのメニューも合わせてご覧ください>



津波シェルター「ヒカリ」は、オレンジ色の球体シェルターです



津波シェルター「ヒカリ」は、家庭用の防災設備です



津波シェルター「ヒカリ」の、使い方は簡単です



津波シェルター「ヒカリ」は、「地震」「津波」の両方に対応しています



地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
「地震」「津波」の両方に対応した防災シェルターです

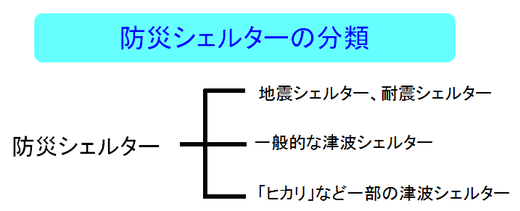

今や、シェルター「ヒカリ」以外にも、多くの他社メーカーから「防災シェルター」が販売されています。

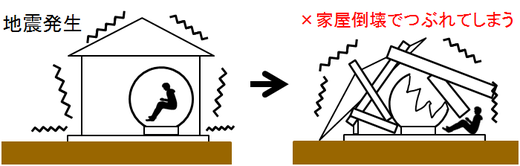

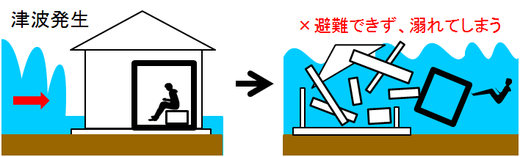

しかし、それらをよく見ると「地震だけに対応」「津波だけに対応」といった、片方の用途しかない製品も少なくありません。

「地震」「津波」の片方だけの用途で、防災対策として十分と言えるでしょうか?

シェルター「ヒカリ」は、「地震、津波の両方に対応」した防災シェルターです。



【参考】防災機能の比較

地震への対応 津波への対応
シェルター「ヒカリ」 対応している
(家屋倒壊に押しつぶされないための「耐荷重力:15トン以上」)
対応している
(水に浮き、大人4人が自力で避難可能)
他社製品 A 対応している なし
他社製品 B なし 対応している
地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
「オレンジ色の球体」には秘密があります!

防災シェルター・津波シェルター・地震シェルターHIKARi「ヒカリ」

◆「球体」は最も強い形です。

球体は、あらゆる形状の中で最も強度が高いという性質を持ちます。

シェルター「ヒカリ」は、FRPという非常に耐久性の高い素材を使い、さらに形状を球体にすることで、耐荷重22トン以上という非常に強い耐久力を実現しました。

※耐荷重=シェルターを上から押し潰そうとする力への耐久力



◆「球体」は障害物を避ける形です。

球体は障害物を避けやすい形状なため、家屋倒壊の時にも、柱や梁の下敷きになりにくい性質をもっています。

そのため、瓦礫(がれき)の中からも早期に発見し、救出することが可能になります。

津波に流されているときも、障害物を避けながら流れていくことができるため、安全に避難できる可能性が高まります。


◆「オレンジ色」は救命用具に最適な色です。

大地震発生時には、シェルター「ヒカリ」が家屋倒壊の瓦礫(がれき)の中に紛れてしまったり、津波に流されて海上を漂いながら救助を待つ、といった事態が想定されます。

そういった状況でも、早期に発見、救助がしやすいよう、オレンジ色となっています。

(オレンジ色は、海難救命色として国際的なルールにもなっています)

地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
たった「10ミリ」の厚さで「22トン」の重さに耐える驚異的な耐久力

「ヒカリ」は、厚さたった「10ミリ」の強化プラスチックの球体ですが、その薄さで、自動車20台分の「22トン」の重さにも耐えることができます。



「一般家庭に本格的な防災設備を提供したい」という思いで技術研究に励み、「軽量」「低コスト」「十分な耐久力」の3点を実現いたしました。



創業以来40年間、一貫して強化プラスチック製品の開発に取り組んできた弊社の、技術ノウハウの粋が詰まった防災シェルターです。

CIMG0504 地震シェルター・津波シェルター「ヒカリ」



株式会社光レジン工業が製造、販売する、地震・津波対応の避難用防災シェルター「HIKARi(ヒカリ)」の耐久力試験が、2013年8月20日、千葉県習志野市の研究施設にて行われました。

CIMG0501地震・津波シェルター「ヒカリ」



耐久力試験の結果、「耐荷重強度(押し潰す圧力への耐久力)22.4トン」という耐久力を記録。



この「22.4トン」という耐久力は、50人乗りの大型観光バス(重量約15トン)が上に乗っても押し潰すことができない程の、大変強靭なものです。



地震シェルター・津波シェルター「ヒカリ」

FRP(繊維強化プラスチック)製の防災シェルターであるシェルターHIKARiの球体の表面は、たった「10ミリ」の厚さのFRPの壁でできています。

「軽さ」「強さ」「低コスト」を兼ね備えたこのシェルターHIKARiは、一般家庭、事業所普及用の、地震・津波両方に対応した防災シェルターとしては、世界でも前例のないレベルの耐久力を実現しています。

⇒FRP(繊維強化プラスチック)とは



地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
防災シェルターに最適な「FRP素材」で作られています

FRPは日本語では「繊維強化プラスチック」と呼ばれる素材です。

FRPは「軽量で強い」「腐食しにくい」「保温性」など様々な優れた特長を持っており、自動車・住宅・医療機器など様々な分野で利用されています。

防災シェルターとして、以下のような様々な優れた点があります。



◆抜群の耐久力

シェルター「ヒカリ」は、「厚さ10ミリ」というとても薄いFRPでできています。そのたった10ミリという厚さながら、耐荷重圧15トン(上から押しつぶす力への耐久力)という、非常に強い耐久力を持っています。

15トンと言えば、ちょうど50人乗りの大型バスに相当する重量です。

(詳しくは、性能試験結果のページをご覧ください。)

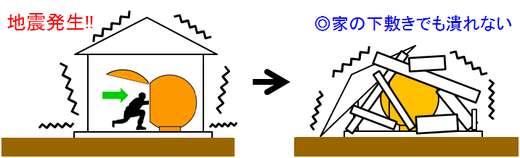

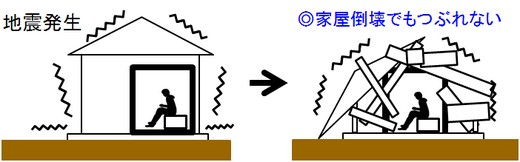

シェルター「ヒカリ」は主に家屋内に設置して使用しますので、大地震で家屋倒壊が起きた時には、家具や家屋の下敷きになることも想定されます。

一般的に、2階建ての住宅が倒壊したときには数トンの瓦礫(がれき)の下敷きになると言われています。

そのような状況でもシェルター内の安全を確保するには非常に強い耐久力が必要なのですが、FRP素材を用いることでその耐久力を実現しています。

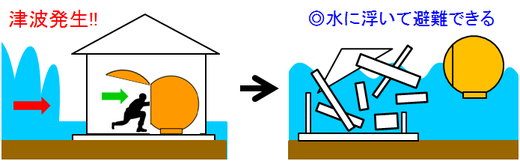

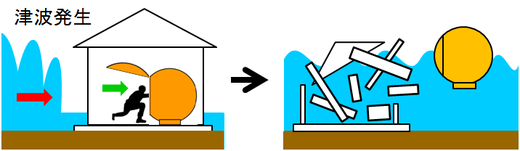

◆水に浮くので、津波や洪水から避難できます

シェルター「ヒカリ」は地震だけでなく、津波や洪水からも避難することができます。

軽いFRP素材でできていますので、大人4名が乗り込んでも水に浮きます。



◆保温性が高い

暑さ、寒さは避難者の体力を大きく消耗させてしまいます。

シェルター「ヒカリ」の素材であるFRPは、優れた「保温性」をもっていますので、外気の暑さ、寒さの影響をやわらげる効果があります。



◆腐食、劣化に強い

FRP素材は腐食(錆び)、劣化に非常に強い(数十年間)という特長があります。

「津波に流されて水上を漂いながら救助を待つ」といった避難方法にも適しています。

また、庭やベランダなど、屋外への設置も可能です。

※シェルター本体は10年保証です。保証期限到来時にメーカー推奨メンテナンス(有償)を受けて頂く事により、最大50年まで保証します。



◆重量が軽い

重量は約80キロ。

大人2~3人で運ぶことができますので、移動、引っ越し時にも便利です。

「水に浮いて津波から避難」という使用方法も、重量が軽いからこそ実現している機能です。



【参考】FRPと金属の比較

FRP素材 金属素材
外部からの衝撃に強い
水に浮き、津波や洪水から避難できる
保温性が高い
腐食、劣化に強い
重量が軽い
地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
火災にも強い!

過去の震災の例を見ても、地震発生後に起きる火災で、非常に多くの被害が発生しています。

ですので、防災シェルターを選ぶ際には「燃えにくく、火災に強いか?」を必ず確認することをお勧めします。

実は、「FRP」という素材は、元来、比較的燃えやすいという性質をもっていますので、

一般に普及しているFRP製の防災シェルターの中には、火災にあまり強くない製品もあるようです。

弊社のシェルター「ヒカリ」もFRPシェルターの一種ではありますが、「難燃樹脂」を使用して製造しているため、燃えにくく、周囲の火災に対しても強い抵抗力を持っています。





地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
津波からの「自力避難」が可能です!

シェルター「ヒカリ」の最大の特長の一つがこの「自力避難が可能なこと」です。

ところで、「自力避難」とはどういう意味でしょうか?

下の図でご説明いたします。




◆「自力避難ができない」一般的な防災シェルターの場合

防災避難・津波・地震シェルターHIKARi「ヒカリ」





地震により津波が発生します。



防災避難・津波・地震シェルターHIKARi「ヒカリ」





防災シェルターのハッチを開け、中に逃げ込みます。

防災避難・津波・地震シェルターHIKARi「ヒカリ」

押し寄せた津波により、流されながら避難します。

シェルターの向きは外部の水流によって影響を受け、揺れたり、回転することもあります。

中にいる人がその向きをコントロールするのは困難です。



⇒脱出するためのハッチを水面上に出すことができず、脱出の準備ができません。

防災避難・津波・地震シェルターHIKARi「ヒカリ」

流された後、岸近くにたどり着きます。

岸に上がりたくても、内部からシェルターの向きを変えられないので、ハッチを水面上に出すことができません。

そのため、自力では外に出られず、いつ来るかわからない、外部からの発見、救助を待つしかないのです。



⇒これが「自力避難ができない」シェルターの例です。


◆「自力避難ができる」シェルターHIKARiの場合

防災避難・津波・地震シェルターHIKARi「ヒカリ」





地震により津波が発生します。



防災避難・津波・地震シェルターHIKARi「ヒカリ」





防災シェルターのハッチを開け、中に逃げ込みます。

自力避難が可能な津波・地震シェルターHIKARi「ヒカリ」



シェルターの向きを内部からコントロール

シェルターHIKARiだけの独自技術「内部スイング機能」により、中にいる人がシェルターの向きをスムーズに変えることができます。

こうすることで、ハッチを水面上に出し、シェルターからの脱出の準備ができます。

自力避難が可能な津波・地震シェルターHIKARi「ヒカリ」

「自力避難」が可能です!

流された後、岸の近くにたどり着きます。

水面に出したハッチから外に出て、岸に上がり安全な場所へ避難しましょう。

シェルター「ヒカリ」なら、外部からの発見、救助に頼ることなく、独力でシェルターから脱出することができます。

「自力避難できるシェルター」「できないシェルター」・・あなたなら、どちらを選びますか?

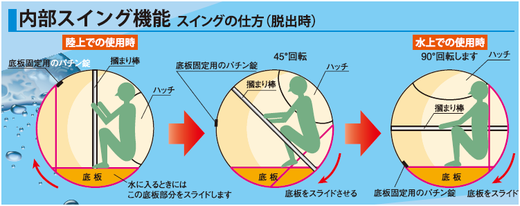

◆独自機能「内部スイング機能」とは?

津波シェルター「ヒカリ」の最大の特長の一つが「津波からの自力避難が可能」なことです。

この特長は、「内部スイング機能」という独自技術によって実現されています。



「内部スイング機能」は、「ヒカリ」だけの独自機能です。

この独自機能によって、津波からの「自力避難」が可能な仕組みとなっています。



私たちは「自力避難ができるかどうか」は、防災シェルターの機能の中でも、とても重要なポイントだと考えています。

もし「自力避難ができないシェルター」で避難していたとしたらどうでしょう?

水流でくるくると回転するシェルターの中で目を回したり、酔って吐いてしまうなど、大変危険な状態になるかもしれません。

また、水に浮かびながら、いつ来てくれるかわからない、外部からの発見、救助をひたすら待つことになるかもしれません。



内部スイング機能のメリットは以下です。



(1)

シェルターは球体なので、津波からの避難時には水流で回転したり、揺れながら水の中を流れてゆきます。

その際に、内部スイング機能を使って、中にいる人は、重心をコントロールすることができ、「頭が上で、足が下、という普通の姿勢」を保ちつつづけることができます。

もし、シェルターに内部スイング機能が付いていなかったとしたら、中にいる人は目が回ったり、極度の乗り物酔い状態となり、極めて危険です。



(2)

重心がコントロールできるということは、シェルターのハッチの向きを思い通りの向きに向かせることができるということです。

シェルターに人が乗り込み、水に浮かせると、ちょうど半分ぐらいが水面上に出た状態になります。

津波からシェルターで避難し、安全なところに流れ着いたとき、内部スイング機能を使って、もともと横向きに付いているハッチ(出入り口)を水面の上に確実に露出させることができます。

水面上に露出したハッチから、外に避難することができます。

もし、シェルターに内部スイング機能が付いていなかったとしたら、ハッチを水面上に露出させることができません。外に避難したいのに、中にいる人の独力ではハッチを水面上に出すことができず、「外に出たいのに出られない状態」のまま、外部からの救助を待たなければならず、避難者の生存率という点で好ましくない状態になると思われます。



※「内部スイング機能」はその実用性と新規性が認められ、実用新案登録 第3180913号「避難用シェルター」として登録済です。

(2013年7月現在、特許出願中 特願2012-282251号)。

津波・地震シェルターHIKARi「ヒカリ」内部スイング機能
地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
シェルター「ヒカリ」の価格と料金は?

アパート、マンション内への搬入、設置が可能な「組み立て式」タイプもあります。

HIKARi(ヒカリ)

  • 品番: HR-HA01
  • 価格: 500,000円(税別) 本体+台座付

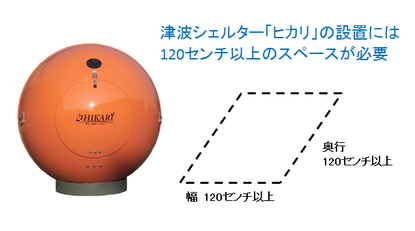

  • 寸法: 直径1メートル20センチ
  • 仕様: 本体+平置きリング(台座)
  • 付属品:ヘルメット×4個、ライフジャケット×4個 他
  • 保障: 本体10年保障 ※1年毎のメンテナンス(有料)が必要
  • 設置: 設置費用、運送費が別途かかります。

HIKARi(ヒカリ)組み立て式

  • 品番: HR-HB01
  • 価格: 480,000円(税別) 本体+台座付
  • 寸法: 直径1メートル20センチ
  • 仕様: 本体+平置きリング(台座)
  • 付属品:ヘルメット×4個、ライフジャケット×4個 他
  • 保障: 本体10年保障 ※1年毎のメンテナンス(有料)が必要
  • 設置: 組立費用、設置費用、運送費が別途かかります。
地震や津波から命を守る防災シェルターHIKARi(ヒカリ)
シェルター「ヒカリ」の購入・設置までの流れは?

シェルター「ヒカリ」は高額の商品ですので、十分にご説明、ご納得いただいた上でのご購入、設置をさせていただきます。
まずは、お問い合わせページにて必要事項を記入の上、送信してください。
お客様よりいただいた情報をもとに弊社スタッフがお見積り、資料送付、ご説明等させていただきます。
内容や費用にご納得いただいた上で、購入をお申込みいただきます。
料金の支払いは、2013年7月現在のところ「銀行振り込み」のみの受付となっております。
料金のお支払を確認させていただいた後に、光レジン工業の工場(神奈川県厚木市)より専門スタッフが運搬、搬入、設置を行います。
