【図面の簡単な説明】

【００２８】

【図１】ハッチが閉状態の本シェルターの正面図である。

【図２】本シェルターの背面図である。

【図３】ハッチが開状態の本シェルターの正面図である。

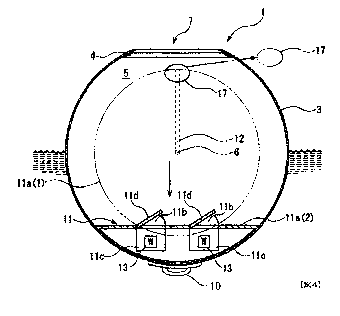

【図４】水中で姿勢を変更した状態の本シェルターの概略断面図である。

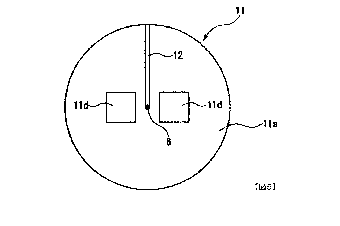

【図５】床板の平面図である。

【図６】フックの概略側面図である。

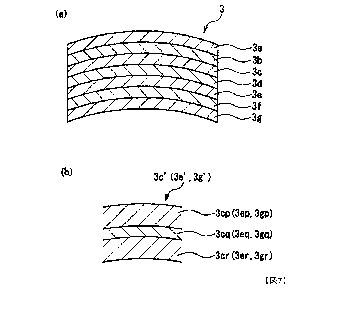

【図７】シェルター本体の積層構造を示す部分断面図である。

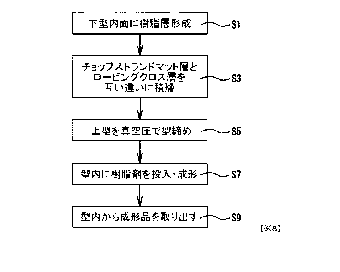

【図８】シェルター本体の製造方法を示すフロー図である。

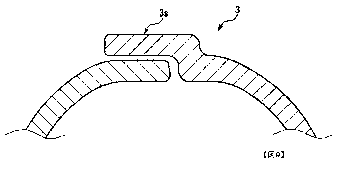

【図９】シェルター本体の結合を示す部分断面図である。

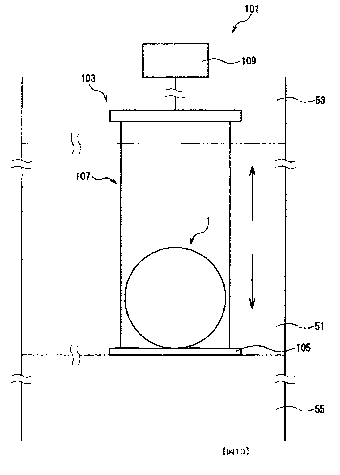

【図１０】避難用シェルターシステムの概略図である。

【図１１】本積層構造の断面説明図である。

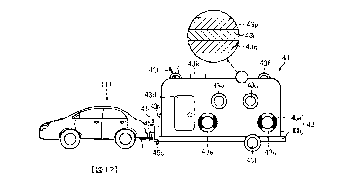

【図１２】車両にけん引される第２のシュエルターの側面図である。

【図１３】第２のシェルターの平面図である。

【図１４】第２のシェルターの背面図である。

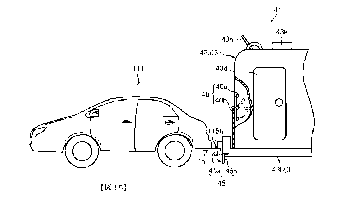

【図１５】連結機構と解除機構を説明するための側面図である。

【図１６】第３のシェルター（ユニットバス型シェルター）の断面説明図である。

【図１７】ベッド型シェルター（第４のシェルター）の概略図である。

【図１８】第４のシェルターの断面説明図である。

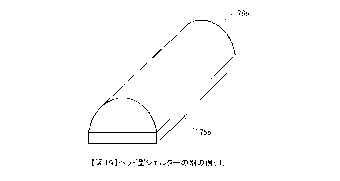

【図１９】ベッド型シェルターの別の例（１）を示す概略図である。

【図２０】ベッド型シェルターの別の例（２）を示す概略図である。

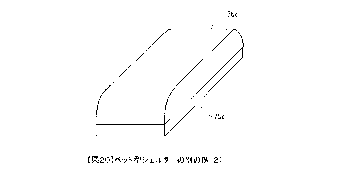

【図２１】ベッド型シェルターの別の例（３）を示す概略図である。

【図２２】ベッド型シェルターの別の例（４）を示す概略図である。

【図２３】ベッド型シェルターの別の例（５）を示す概略図である。

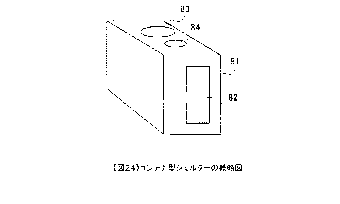

【図２４】コンテナ型シェルター（第５のシェルター）の概略図である。

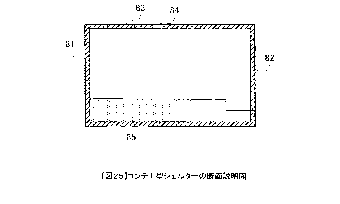

【図２５】コンテナ型シェルターの断面説明図である。

【図２６】コンテナ型シェルターの別の例を示す概略図である。
